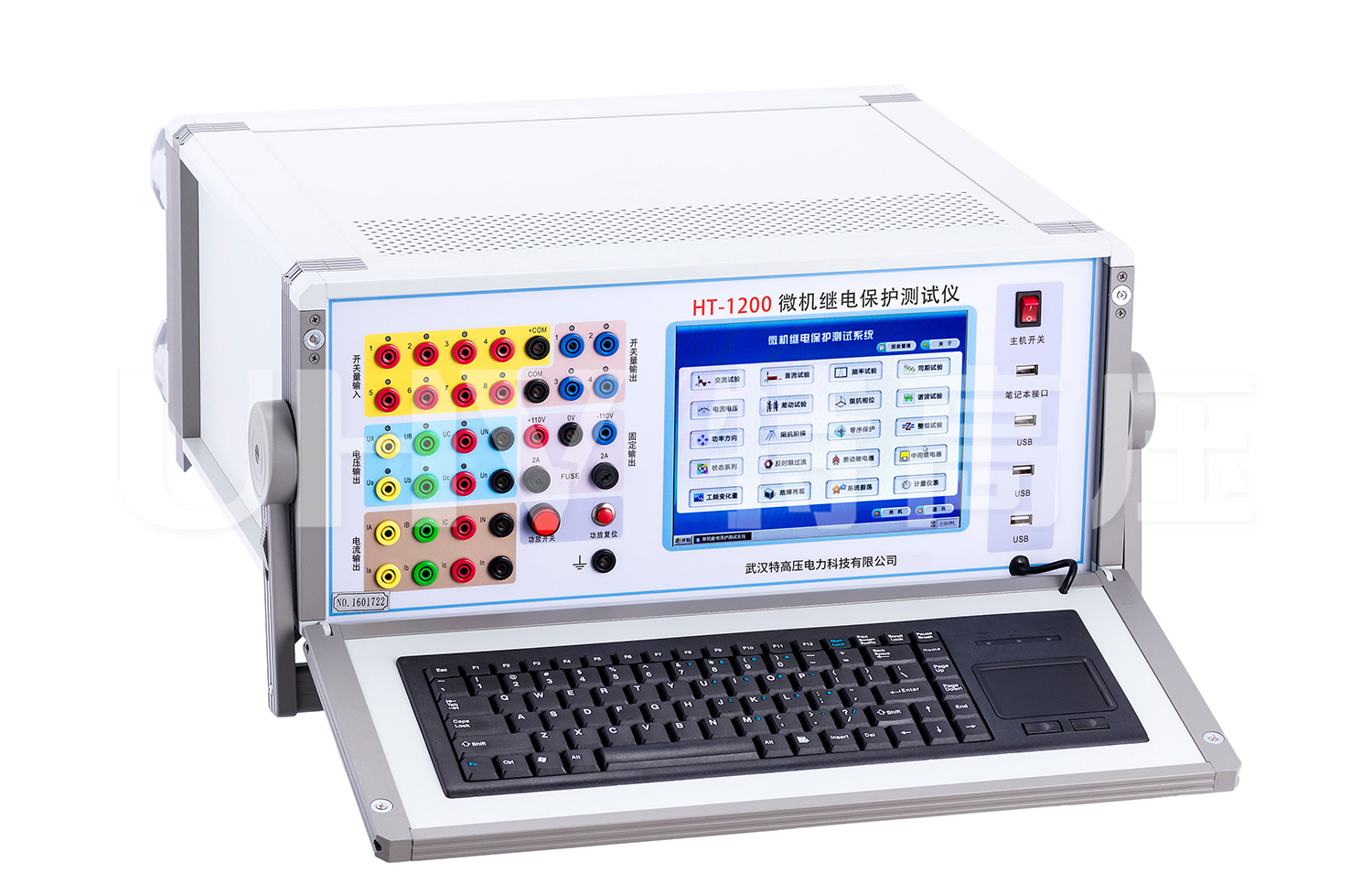

　　微機繼電保護測試儀的工作原理主要基于數字信號處理技術和高精度的模擬信號輸出，通過模擬電力系統的各種故障條件，來測試和校準繼電保護裝置的性能。這種測試儀廣泛應用于電力系統的線路保護、主變差動保護以及勵磁控制等領域，是變電站綜合自動化的重要組成部分。具體如下：

　　1.核心組成與基礎原理

　　主機控制與DSP技術應用：微機繼電保護測試儀一般采用高速數字信號處理器（DSP）作為核心，結合16位高精度DAC（數字到模擬轉換器），產生高密度正弦波和其他復雜波形。這些高精度的波形對基波可產生每周2000點甚至更高點的輸出，從而保證測試精度和響應速度。

　　模擬信號輸出與控制：測試儀通過高性能線性功放直接耦合輸出方式，生成高精度的電壓和電流波形。這些波形可以是交流或直流，并且可以通過軟件計算生成各種復雜的組合波形，如方波、諧波疊加波形以及故障暫態波形等。

　　用戶操作與顯示界面：現代微機繼電保護測試儀通常配備大屏幕液晶顯示器和“傻瓜式”操作界面。例如，某些型號使用光電旋轉鼠標控制器，免去復雜的鍵盤操作，使得操作簡便易學。

　　2.主回路與輔回路工作機制

　　主回路調節與輸出：主回路主要用于大電流、大電壓輸出，通過大旋鈕調節，可以輸出高達0-250V的交流電壓和0-100A的電流。輔回路則用于更精細的電壓和電流調節，同樣由小旋鈕進行控制。輔回路可以直接輸出0-20V或0-250V交流電壓或0-350V直流電壓。

　　輸出選擇與監視：在主回路中，通過“輸出選擇”按鍵開關控制輸出的類型，同時儀器上的數字電壓/電流表能自動監視其輸出值。輔回路的輸出則通過輸出開關控制，并可直接用外附萬用表測量。

　　3.智能型特點與功能擴展

　　智能化控制與精度校準：微機繼電保護測試儀內置高性能工控機，采用模塊化設計，所有插件之間獨立，只需更換插件即可實現硬件維護和升級。用戶還可以通過軟件對測試儀的精度進行校準，確保測試的準確性。

　　多功能測試與自動試驗程序：測試儀能夠對備自投裝置和微機差動保護裝置進行試驗，并提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序。例如，它可以模擬各種故障類型進行距離、零序保護裝置定值校驗和整組試驗。

　　4.高級功能與操作便捷性

　　六相電流與六相電壓輸出：某些高級型號的微機繼電保護測試儀支持六相電流和六相電壓同時輸出，大大方便了變壓器差動保護和備自投裝置的試驗。這些設備通常內置操作簡化的Windows ce嵌入式操作系統，提供快捷鍵方式操作實驗。

　　數據保存與聯機打印：測試儀可實時保存測試數據，顯示矢量圖，繪制各種特性曲線，并能通過USB接口與PC機相連進行數據導出和聯機打印報表。

　　5.實際應用與操作方法

　　過流保護操作示例：在進行過流保護測試時，將測試儀的電流輸出端子通過測試線連接到保護裝置的相應端子上，設置好相關參數后開始試驗。當電流達到設定的過流值時，保護裝置應動作，從而驗證其性能是否正常。
